上海羿弓氢能科技有限公司 WINNGGEN
CORE PRODUCTS

核心产品

核心产品

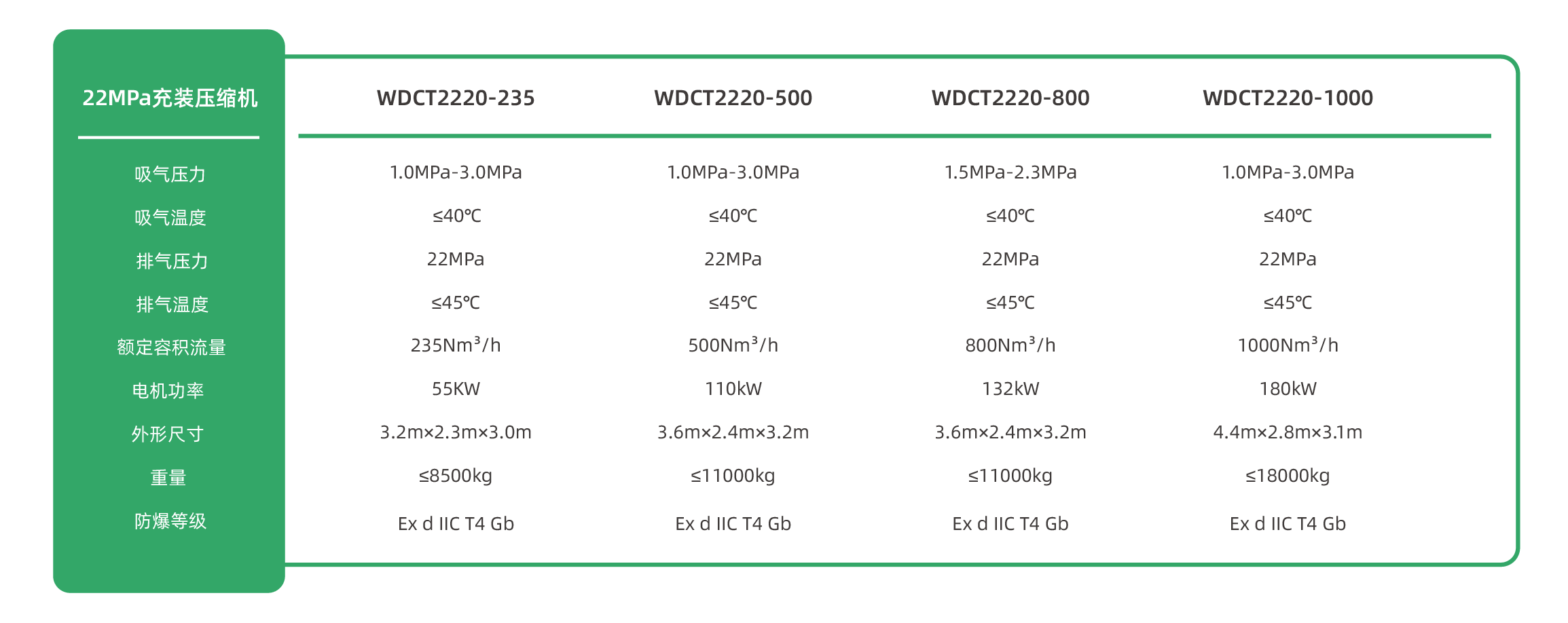

22MPa充装液驱隔膜式氢气压缩机


22MPa


       羿弓氢能22MPa液驱隔膜式氢气压缩机采用“液压泵驱动、旋转换向阀换向”的方案(以下简称“液压泵驱动方案”),用液压泵驱动液压油代替了传统的活塞、曲柄连杆驱动液压油的方式。在液压换向阀与膜头组件间创新性的增设了自主研发的减压缸组件,可以在不调整主结构的前提下,通过调整减压比,适应不同的排气压力和排量的需求。整机依旧延续的模块化设计,布局更为灵活,拆装、维修更加便捷。


       羿弓氢能22MPa驱隔膜式氢气压缩机采用两级、双膜头压缩方案,整机关键部件如柱塞泵、气阀、膜片、减压缸、换向阀、溢流阀等均为自主设计研发,掌握整机及关键部件的核心技术。压缩机本体部分独立成撬,便于设备的运输、安装及维护。


结构原理:采用自研高压柱塞泵提供压力源,通过自研高频换向阀实现液压换向,驱使膜片进行气体压缩


特点:液压泵直驱+高频换向阀代替传统的曲柄连杆+活塞、皮带传动,整机模块化,适应变工况、频繁启停。


22MPa
