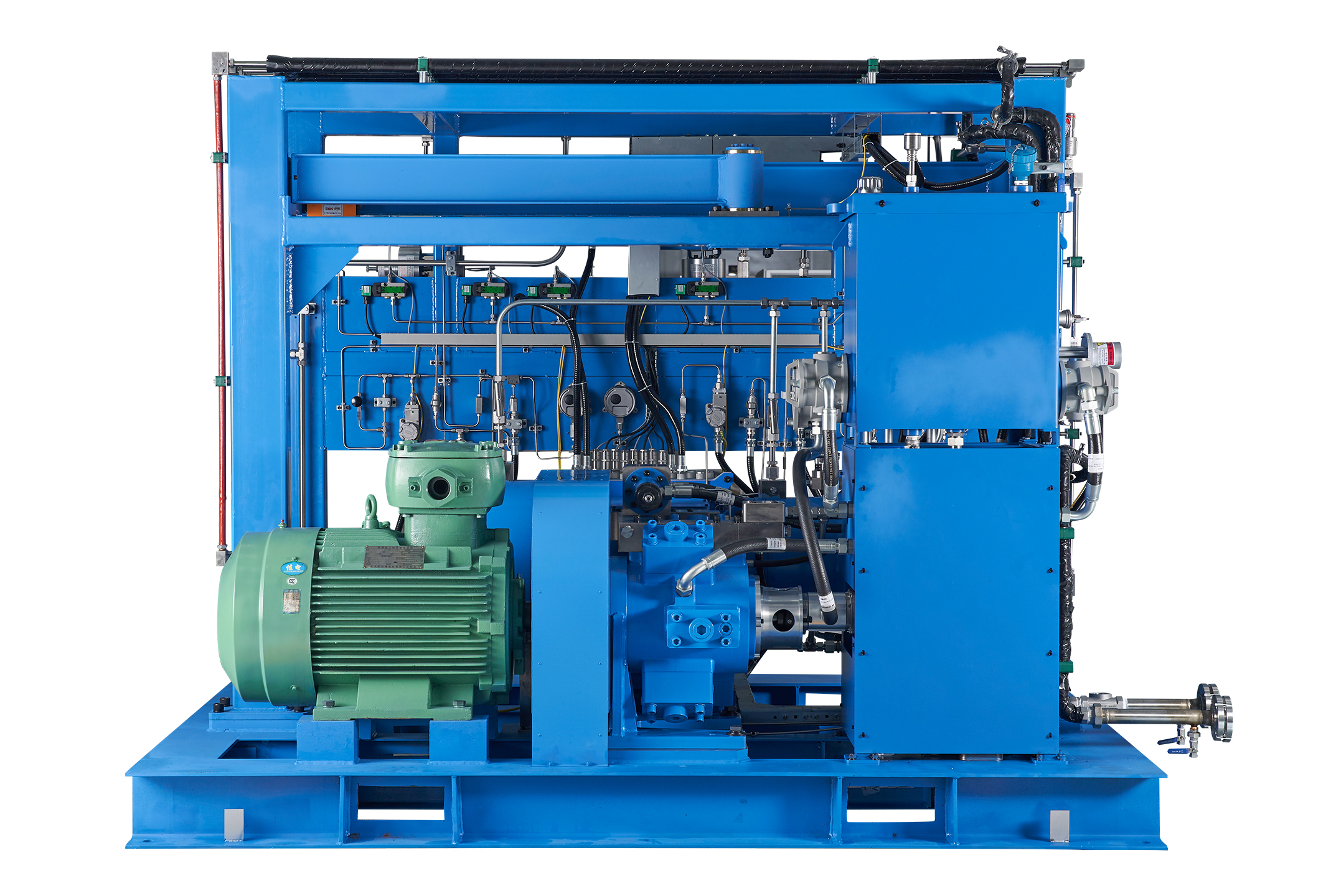

90MPa站用液驱隔膜式氢气压缩机

90Mpa


       上海羿弓氢能科技有限公司(以下简称“羿弓氢能”)全球首创“液驱+隔膜”技术方案,针对加氢站“频繁启停、冷态开车、带载启停”的特殊工况,专门设计研制一款新型加氢站用氢气压缩机。目前已上市应用45MPa、90MPa二个系列、多种型号产品。

       羿弓氢能液驱隔膜式氢气压缩机采用单级、双膜头压缩方案,掌握整机及关键部件的核心技术。整机关键部件(如柱塞泵、气阀、膜片、换向阀、溢流阀等),均为自主设计研发,压缩机本体部分独立成撬,便于设备的运输、安装及维护。

       整机方案“为氢能而生”,液驱方案可适应“频繁启停、冷态开车、带载启停”的加氢站特殊工况,通过驱动、增压单元多级串并联,实现超大排量、超大压比需求。由于取消了曲轴连杆传动机构,整机体积非常紧凑,仅为同类传统隔膜式压缩机的50%左右,应用场景非常广泛。

       液驱隔膜式压缩机采用“液压泵驱动、旋转换向阀换向”方案(以下简称“液压泵驱动方案”),用液压泵驱动液压油代替了传统的活塞、曲柄连杆驱动液压油的方式。其气路系统、膜头组件、检漏装置组件等的基本结构沿用成熟设计方案,创新性地减少了活塞组件、曲柄连杆机构组件、曲轴等机械传动部件,实现了整机模块化设计,布局更为灵活,拆装、维修更加便捷。

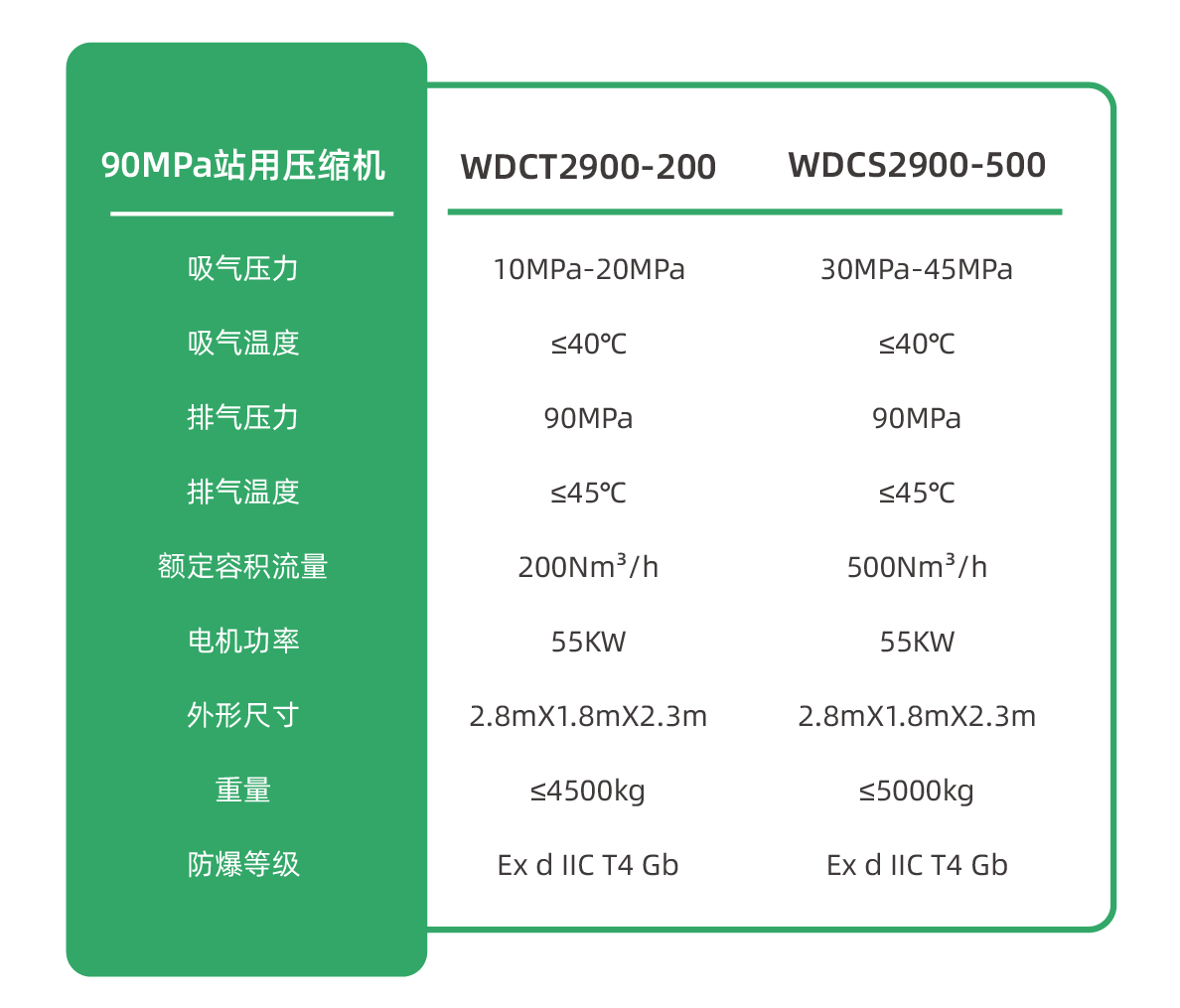

90MPa
